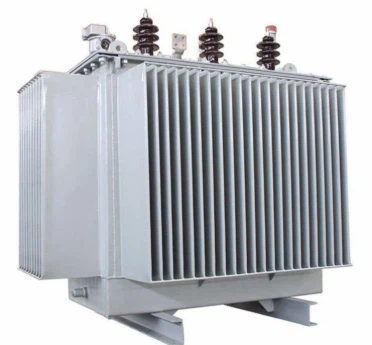

63kVA 11kV 오일-냉각식 소형 배전 변압기

63kVA 11kV 오일-냉각식 소형 배전 변압기

63kVA 11kV 오일{2}}냉각식 배전 변압기는 소규모 산업, 상업 및 주거용 부하에 대해 11kV를 415V까지 낮추는 3상, 오일{4}}침수식 장치입니다. 이 제품은 IEC 60076에 따라 설계 및 테스트되었으며, 구리 권선 및 자연 냉각을 통해 실외 또는 실내 설치에서 오랫동안 안정적으로 서비스를 제공합니다.

정격 데이터 및 일반 사양

목	값
정격 출력	63kVA
1차 전압	11kV
2차 전압	415V(요청 시 400/230V)
빈도	50Hz(요청 시 60Hz)
단계	삼
냉각방식	ONAN (오일 내추럴 에어 내추럴)
권선 재료	구리
벡터 그룹	Dyn11
임피던스 전압	4-6% (프로젝트별로 합의)
탭 체인저	꺼짐-회로, +/-2 x 2.5%

무-부하 손실 및 부하 손실은 코어 강재 등급 및 권선 배열에 따라 달라지는 설계 값입니다. 이는 일상적인 테스트 보고서에 의해 검증됩니다. 주문하기 전에 항상 제조업체에 손실 값, 절연 수준 및 오일 유형(GB 2536당 #25 또는 #45 미네랄 오일)을 확인하십시오.

디자인 특징

코어 및 권선

3개-림 코어는 냉간 압연 곡물-지향 실리콘 강철 라미네이션으로 제작되어 부하 손실이 없고 자화 전류가 낮게 유지됩니다.- 구리 권선은 전도성과 열 전달을 향상시켜 지속적인 부하 하에서 장치의 온도 상승을 안정적으로 유지합니다.

냉각 시스템

ONAN 냉각은 골판지 탱크 위의 자연 오일 순환과 자연 공기 대류를 사용합니다. 이 간단하고 유지 관리가 용이한- 설계는 팬과 펌프로 인해 장애 지점이 추가되는 시골 네트워크와 소규모 산업 현장에 적합합니다.

보호 및 액세서리

오일 레벨 표시기와 오일 온도 표시기.

과압 보호용 압력 릴리프 밸브.

전압 조정을 위한 오프-회로 탭 절환기.

보호 장치가 있는 장치에 대한 Buchholz 릴레이.

IEC 60076-1에 따른 리프팅 러그, 접지 단자 및 명판.

응용

일반적인 설치에는 소규모 공장 및 작업장, 농업 가공 시설, 상업용 건물, 주거 단지, 가로등 네트워크 및 원격 광산 또는 로컬 11kV ~ 400V 변환 지점이 필요한 건설 현장이 포함됩니다. 이 장치는 기둥, 주각 또는 패드에 장착할 수 있으며 소형 변전소 인클로저에 장착할 수 있습니다.

선택 및 설치 참고 사항

연결된 부하 및 다양성 계수를 계산합니다. 절연 수명을 보존하려면 정격의 80%를 초과하는 연속 부하를 피하십시오.

지역 전력회사에 그리드 전압, 벡터 그룹 및 접지 배열을 확인하십시오.

1000m 이상의 고도 또는 40degC 이상의 주변 온도의 경우 IEC 60076-1의 경감 계수를 적용하십시오.

현지 규정에 따라 실내 설치에 대한 오일 방지 및 화재 방지 장치를 마련하십시오.

정기 테스트 인증서 확인: 비율, 벡터 그룹, 무부하 및 부하 손실-, 임피던스, 유전체 테스트.

FAQ

변압기에서 63kVA는 무엇을 의미합니까?

이는 정격 피상 전력입니다. 장치는 설계 온도 상승 하에서 지속적으로 63kVA를 공급할 수 있습니다. 415V 3상-에서 이는 약 87A 라인 전류에 해당합니다.

ONAN 냉각이란 무엇입니까?

오일 자연 공기 자연은 절연 오일이 자연 대류에 의해 순환하고 탱크 표면이 팬이나 펌프 없이 자연 공기 흐름에 의해 냉각되는 것을 의미합니다.

벡터 그룹 Dyn11이 일반적인 이유는 무엇입니까?

Dyn11은 LV 측에 안정적인 중성점을 제공하고 기존 배전 변압기와의 병렬 작동을 위한 표준 위상 변위를 제공합니다.

이 변압기가 60Hz에서 작동할 수 있습니까?

그렇습니다. 이를 위해 설계된 경우에는 가능합니다. 주파수는 코어 손실, 임피던스 및 온도 상승에 영향을 미치므로 제조업체는 60Hz 정격을 확인해야 합니다.

변압기 오일은 얼마나 자주 테스트해야 합니까?

배전 장치의 경우 매년 오일 분해 전압 및 수분 점검을 실시하는 것이 일반적입니다. 부하가 크거나 장치가 노후화된 경우 용존 가스 분석을 권장합니다.
