제품 설명

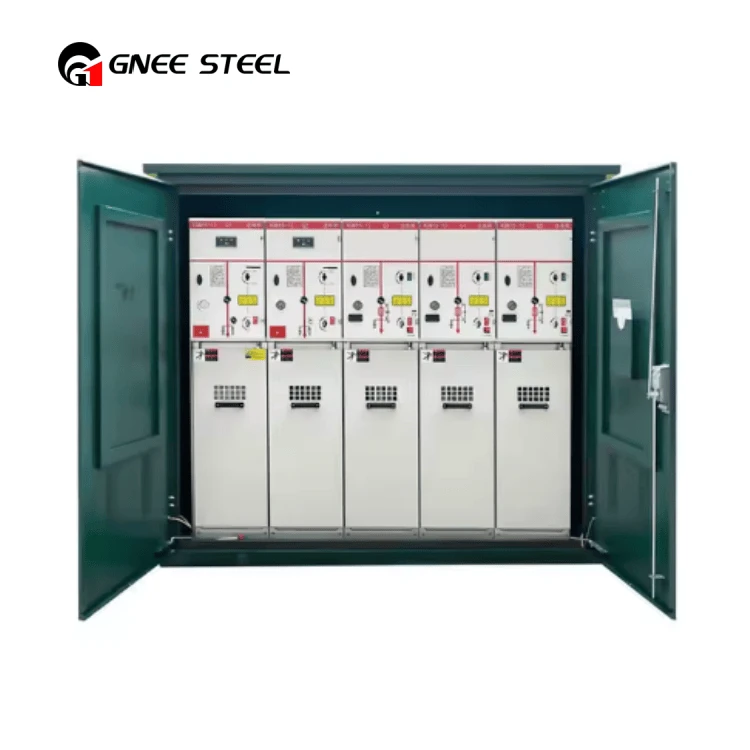

사전 조립 된 변전소 (컨테이너화 변전소라고도 함)는 특정 배선 계획에 따라 고전압 분배 장비, 변압기 및 저전압 분포 장비를 통합하는 사전 조립 된 완전한 분배 장치입니다. 주로 4 0. 미리 조립 된 변전소의 YB 시리즈는 강력한 통합, 작은 발자국, 매력적인 외관, 짧은 설치주기 및 신뢰할 수있는 작동을합니다. 그들은 광범위한 적용 가능성, 다양성 및 교환 성을 제공하여 도시 네트워크 변환에 선호되는 선택입니다. 이 변전소는 유전, 건설 현장, 광업 구역, 항구, 고층 건물, 도시 거리 조명, 주거 지역, 공장, 기업, 발전소 및 전원 공급 장치 시스템의 내부 자체 사용 변수에 적합합니다.
동영상
제품 매개 변수
|
아니요. |
프로젝트 |
단위 |
매개 변수 |
|
고전압 장치 |
정격 주파수 |
헤르츠 |
50 또는 60 |
|
정격 전압 |
KV |
6 |
|
|
최대 작동 전압 |
KV |
6.9 |
|
|
전력 주파수 견해 전압 접지 및 위상/위상/분리 간격 |
KV |
32/36 |
|
|
번개 충동을 견딜 수있는 전압 지구 및 위상/분리 간격 |
KV |
60/70 |
|
|
정격 전류 |
A |
315,400,630 |
|
|
정격 단기 견해 전류 |
카 |
12.5(2s),16(2s),20(2s) |
|
|
정격 피크 견해 전류 |
카 |
31.5,40,50 |
|
|
저전압 장치 |
정격 전압 |
V |
380,220 |
|
메인 회로 정격 전류 |
A |
100-3200 |
|
|
정격 단기 견해 전류 |
카 |
15,30,50 |
|
|
정격 피크 견해 전류 |
카 |
30,63,110 |
|
|
분기 전류 |
A |
0~800 |
|
|
분기 회로 수 |
회로 |
1~6 |
|
|
보상 용량 |
크 바르 |
15% ~ 2 0 0 ~ 360에서 변압기 용량의%에 따라 보상합니다. |
사전 조립 변전소 제품 설명
1. 제품 구조
사전 조립 된 변전소는 고전압 실, 변압기 실 및 저전압 실의 3 개의 구획으로 나눌 수 있습니다. 고전압 객실과 저전압 객실은 모두 기능적입니다. 고전압 측면의 1 차 전원 공급 시스템은 루프 네트워크 전원 공급 장치, 터미널 전원 공급 장치 및 이중 전원 소스 전원 공급 장치와 같은 다양한 모드로 구성 될 수 있습니다. 고전압 실은 들어오는 캐비닛, 계량 캐비닛, 루프 네트워크 캐비닛, 나가는 캐비닛 및 조명 시스템으로 구성됩니다. 캐비닛은로드 스위치 + 퓨즈 조합 전기 기기 또는 퓨즈, 스위치 및 회로 차단기 분리 스위치 및 보호를 사용합니다. 트랜스포머 룸에는 완전히 밀봉 된 변압기 또는 건식 변압기, 환기 냉각 시스템 및 조명 시스템이 장착되어 있습니다. 환기 냉각은 자연 공기 공냉 또는 강제 공기 공간 일 수 있으며 조명 시스템은 수동으로 제어되거나 자동으로 제어 될 수 있습니다. 저전압 공간에는 들어오는 캐비닛, 계량 캐비닛, 보상 캐비닛, 나가는 캐비닛 및 조명 시스템이 포함됩니다. 사용자 요구 사항에 따라 저전압 룸은 패널 또는 캐비닛 스타일 구조를 채택하여 사용자에게 필요한 전원 공급 장치 솔루션을 형성 할 수 있습니다. 전력 분배, 조명 분배, 반응성 전력 보상, 에너지 계량 및 에너지 측정과 같은 기능이 있으며 다양한 사용자 요구를 충족시키고 전원 공급 장치 관리를 촉진하고 전력 품질 향상과 같은 기능이 있습니다.
2. 참조 된 표준
GB/T 17467-1998 고전압/저전압 사전 조립 변전소
GB 4208-2008 인클로저 보호 등급 (IP 코드)
DL/T 537-2002 고전압/저전압 사전 조립 된 컨테이너화 된 변전소에 대한 선택 안내서
GB1094. 1-1996 전력 변압기의 일반 규칙
GB1094. 2-1996 전력 변압기의 온도 상승
GB 6451-2008 오일 배출 전력 변압기에 대한 기술 매개 변수 요구 사항
우리는 또한 다음 변압기 제품을 제공 할 수 있습니다.
30-2500 KVA/10KV 라미네이트 코어 분배 변압기
30-2500 KVA 전력 변압기
30-2500 KVA 전력 변압기 (3 단계 오일 배출 전력 변압기)
30-2500 KVA/10kV 오일-가상화 된 3 상 이중 용량 이외의 전압 조절 분배 변압기
30-2500 KVA/10kV 에폭시 수지를 드라이 유형 변압기로 주조합니다
30-2500 kva/10kv 3 상 수지 캐스트 절연 드라이 타입 전력 변압기
30-2500 KVA 에폭시 수지 캐스트 드라이 형 변압기
30-2500 KVA/10kV 에폭시 수지를 드라이 유형 변압기로 주조합니다
30-2500 KVA 드라이 유형 3 상 이중 용량 이중 전압 조절 분배 변압기
30-2500 KVA/10kV 드라이 유형 3 상 이중 용량 비 전행 전압 조절 분배 변압기
30-2500 KVA 비정질 합금 건조 변압기
30-3200 KVA 정류기 변압기
6300-42200 kva 3 상 유유 전력 변압기
800-31500 kva/35kv 오일 배출 전력 변압기
100-1600 KVA 결합 변압기
380V 통신 저전압 분배 캐비닛
사전 조립 변전소 (유럽 스타일) 등.
