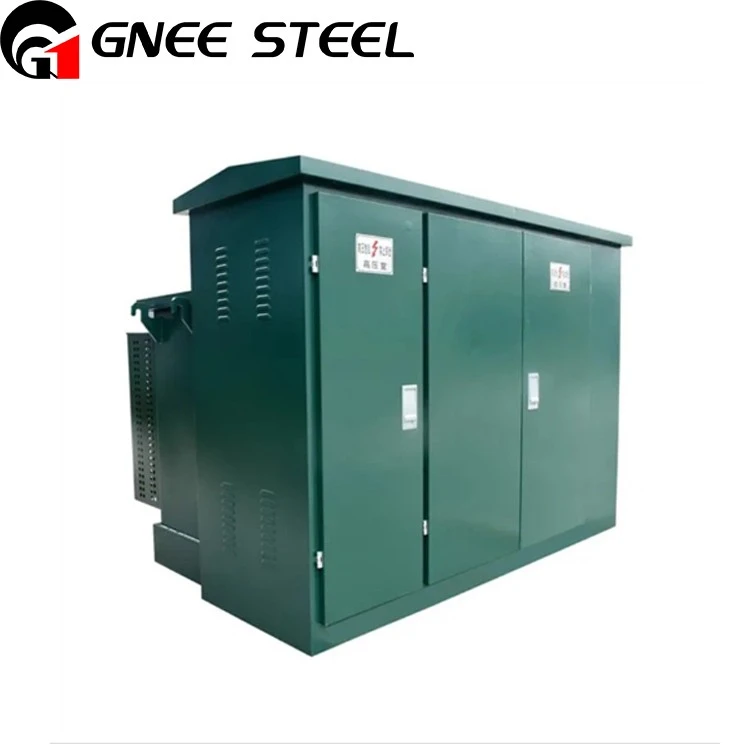

결합 된 변압기 설명
미국 스타일 패드 장착 변압기라고도하는 결합 된 변압기는 전력 수신, 전력 공급, 변압기 및 기타 구성 요소를 통합하는 완전한 전력 변환 및 분배 장비 세트입니다. 트랜스포머 본체, 고전압 하중 스위치, 보호 퓨즈 및 기타 장비를 동일한 오일 탱크 (예 : 일반적인 탱크 유형)에 배치하거나 패드 장착 변압기 몸체 및 고전압 하중 스위치 보호 퓨즈 및 기타 장비를 서로 분리 한 두 오일 탱크에 넣을 수 있습니다 (즉, 별도의 자금 유형). 따라서 소량과 소형 구조가 특징입니다.
미국 스타일 패드 장착 변압기 비디오
결합 된 변압기 (American Box Type Transformer) 매개 변수
| GNEE Electric은 다음 유형의 결합 변압기 (American Box Type Transformer)를 제공 할 수 있습니다. | |
| 100 kVA 패드 장착 변압기 | 500 kVA 결합 변압기 |
| 125 KVA 아메리칸 박스 패드 장착 변압기 | 630 KVA 패드 장착 변압기 |
| 160 KVA 아메리칸 박스 변압기 | 800 KVA 아메리칸 박스 패드 장착 변압기 |
| 200 kVA 결합 American Box Transformer | 1000 KVA 미국인 박스 타입 변압기 |
| 250 kVA 미국식 스타일 박스 변압기 | 1250 KVA 아메리칸 박스 변압기 |
| 315 KVA 아메리칸 박스 3 상 패드 장착 변압기 | 1600 KVA 결합 American Box Transformer |
| 400 kVA 아메리칸 박스 타입 결합 변압기 | |
패드 장착 변압기 제품 구조
1.안전 작동 및 구조적 특성
◦ 고전압 외부 리드는 완전히 절연 된 구조를 채택하여 절연 거리가 필요하지 않아 작동 중에 개인 안전을 보장합니다. 200A 케이블 커넥터는 부하에서 막히고 플러그를 뽑을 수 있습니다.
◦ 고전압 및 저전압 성분이 분리되어 상자 본체에 함께 배치됩니다. 그것은 아름다운 외관, 소형 구조 및 소형 부피를 가지고 있으며, 이는 유사한 패드 장착 변압기의 부피의 1\/5 ~ 1\/3에 불과합니다. 분해하고 조립하는 것은 유연하고 편리하며 완전히 밀봉되어 있습니다.
◦ 상자의 저전압 챔버에는 공간이 남아 있으며, 사용자가 저전압 스위치, 변압기, 계량 장치 및 원격 제어 장치를 설치하는 데 사용할 수 있습니다.
2. 확장 성
◦ 번개 로터, 라이브 표시기 및 결함 표시기와 같은 액세서리를 추가 할 수 있습니다.
3. 전기 성능 장점
◦ American Box Transformer의 연결 그룹은 고전압 품질, 중립 지점 드리프트 없음 및 3 차 고조파의 간섭을 줄이는 능력을 특징으로하는 Dyn11을 채택합니다.
◦ American Box Pad Mounted Transformer는 강한 과부하 용량, 낮은 손실, 강한 단락 저항, 강한 번개 보호 성능 및 저음이 있습니다.
4. 응용 프로그램 유연성
◦ 결합 된 American Box Transformer는 링 네트워크와 터미널 모두에서 편리한 변환과 함께 전원 공급 장치의 신뢰성을 향상시킬 수 있습니다. 다양한 공공 장소에 적합합니다.
5. 기능적 다양성
◦ 미국 스타일 박스 변압기에는 여러 저전압 체계와 자동 반응성 전력 보상 스위칭 기능이 있으며 응축을 방지하기위한 조치도 있습니다.
◦ American Box Three Phase Pad Mounted Transformer는 10kV (35kV) 전력망이로드 센터로 침투하여 라인 손실을 줄이고 도시 환경을 아름답게합니다.
6. 환경 적응성 및 안전 보호
◦ 상자 본체의 독특한 방지 디자인과 특수 스프레이 페인팅 처리를 통해 폭풍이 자주 발생하는 지역과 같은 다양한 환경 조건에서 사용할 수 있습니다. 박스 본체는 밀봉 및 유지 보수가 없도록 설계되었습니다.
◦ 고전압 및 저전압 구성 요소는 합리적으로 배열되어 별도로 설치됩니다. 고전압 단자 커넥터 또는 팔꿈치 모양의 케이블 플러그를위한 단열 보호 슬리브는 작동 안전을 보장하는 데 사용됩니다.
◦ Transformer는 플러그인 퓨즈 및 백업 퓨즈의 이중 보호를 채택합니다. 플러그인 퓨즈의 퓨즈 와이어는 온도 및 전류를위한 듀얼에 민감한 퓨즈 와이어로 과부하 보호에 중요한 역할을합니다. 백업 퓨즈의 퓨즈 와이어는 변압기에 대한 단락 보호 기능을 제공합니다.
7. 투자 비용 우위
◦ 소량 및 소형 구조로 인해 변압기, 저전압 장비, 계량 및 측정과 같은 여러 기능을 통합합니다. 발전실이 필요하지 않습니다. 들어오는 라인은 케이블 트렌치에서 LED로,로드 센터에 직접 설치할 수 있습니다. 필요한 경우로드 하에서 케이블 플러그를 막고 플러그를 뽑을 수 있으며 연결이 편리합니다.
◦ American Box 유형 결합 변압기는 초기 투자 및 설치 비용이 낮아 변전소의 투자 비용을 줄입니다.
