10kV 오일-침매형 변압기
Nov 11, 2025
메시지를 남겨주세요
10kV 오일{1}}침매형 변압기 도입
S11/S13/S20/S22 시리즈전력 변압기산업 시설을 포함한 다양한 응용 분야에서 우수한 성능과 내구성을 제공하도록 설계되었습니다.변전소. 고급 코어 및 권선 설계를 갖춘 이 변압기는 낮은 에너지 손실, 우수한 냉각 및 긴 서비스 수명을 제공합니다. 주름진 탱크 설계는 온도 변동으로 인한 오일량 변화를 보상하여 작동 안정성을 향상시킵니다. 변압기는 밀봉되어 산소 및 습기 유입을 방지하여 최적의 절연 및 오일 수명을 보장합니다. 압력 방출 및 가스 릴레이 옵션을 포함한 안전 기능은 중요한 설치에 대한 신뢰성을 향상시킵니다.
10kV 오일-충진 변압기 기능
고-효율성 코어:변압기 코어는 고투과성, 방향성-냉간 압연-실리콘 강판으로 구성됩니다. 완전히 연귀된 조인트와 계단식 원형 단면을 갖춘 새로운 구조를 특징으로 하는 코어는 에너지 손실과 소음을 최소화합니다.
안정적인 권선:권선은 주름진 오일 덕트와 비-함침 공정으로 설계되었으며 압축 밴드로 고정되어 있습니다. 고전압 권선에는 필요에 따라 전압을 조정할 수 있는 탭이 있으며, 탭 절환기는 탱크 뚜껑에 편리하게 위치하여 전원 차단 후 쉽게 작동할 수 있습니다.
안전 보호 장치:30~2000kVA 범위의 모델에는 압력 릴리프 밸브와 알람 및 트리핑 단자가 있는 선택형 가스 릴레이가 장착되어 있어 작동 안전성이 향상됩니다.
고급 오일 냉각 시스템:변압기에는 냉각 및 "호흡" 기능이 통합된 골판지 벽 탱크가 있어 오일 보존 장치가 필요하지 않습니다. 진공 오일- 충전 공정은 습기나 공기 오염을 방지하여 AC 변압기의 수명을 연장하고 유지 관리 요구 사항을 줄여줍니다.
오일 변압기 제품 매개변수
| 품목 | 목 |
| 생산 설명 | 오일-침수형 변압기 |
| 참조 표준 | IEC 60076-11 |
| 용량 | 50-2500kVA 또는 맞춤형 |
| 빈도 | 60 / 50Hz |
| 전압(HV) | 22KV 또는 맞춤형 |
| 전압(LV) | 0.4KV 또는 맞춤형 |
| 임피던스 | 4% |
| 연결(벡터 그룹) | Dyn11 |
| 태핑 범위 | ±2×2.5% |
| 핵심재료 | 실리콘 스틸 |
| 권선재료 | 알루미늄 또는 구리 |
| 번개 충격 내전압 | IEC 표준 |
| AC 내전압 | IEC 표준 |
| 온도 상승 등급 | H-클래스 |
| 온도 상승 | 125K |
| 냉각방식 | AN/AF |
| 납품 능력 | 달 당 300 단위 |
오일-충진 변압기 작동 조건
- 최대 20kV에서 작동하는 AC 50Hz/60Hz 전력 시스템과 호환됩니다.
- 석유, 야금, 화학 플랜트와 같은 산업은 물론 먼지가 많고 까다로운 환경에 적합합니다.
- 에너지 분배에 이상적변전소, 산업 시설 및 공공 인프라.
- 정기적인 오일 샘플링이 필요하지 않아 유지 관리 요구 사항이 낮습니다.
사례 연구 및 실제{0}}세계 응용
사례 연구 1: 발전소 효율 향상
대규모 발전소에서는 오래된 변압기를 현대식 유침식 장치로 교체하여 에너지 손실을 15% 감소시켜 효율성과 신뢰성에 미치는 영향을 강조했습니다.
사례 연구 2: 산업 신뢰성
한 자동차 제조 시설에서는 유침 변압기를 설치한 후 가동 중지 시간이 20% 감소했다고 보고했는데, 이는 향상된 열 관리 및 내결함성 덕분입니다.
변압기 기술의 혁신과 미래 동향
침지 변압기의 미래는 다음과 같습니다.
스마트 모니터링 시스템: 실시간 상태 모니터링을 위한 IoT{0}}기반 센서입니다.-
친환경-친화 오일: 생분해성, 지속가능한 오일의 사용을 늘렸습니다.
컴팩트한 디자인: 더 작고, 더 효율적인 변압기로 이어지는 소재의 발전.
신흥 기술
나노유체: 변압기 오일에 나노입자를 첨가하여 열적, 유전적 특성을 향상시킵니다.
디지털 트윈: 문제를 사전에 예측하고 완화하기 위해 변압기 성능을 시뮬레이션합니다.
회사 프로필
GNEE TRANSFORMER는 강력한 생산 능력과 효율적인 마케팅 팀을 보유하고 있습니다.
당사의 변압기 제품에는 500kV, 400kV, 330kV, 220kV 및 110kV 초{5}}초고압 변압기, 다양한 건식-형 변압기/유침 변압기/35kV 이하의 비정질 합금 변압기, 신에너지 변압기 및 조립식 변전소가 포함됩니다.
수출 시리즈: 단상 변압기, 삼상 변압기, 원통형 변압기, 절연 변압기, 제어 변압기, 전압 조정기 및 기타 제품 및 접지 변압기, 아크 억제 코일, 비트코인 변압기, 조립식 캐빈, 리액터, 전기로 변압기, 정류기 변압기, 광산 변압기, 해양 변압기 등과 같은 특수 변압기의 다양한 사양.
GNEE TRANSFORMER는 ISO9001, ISO14001, ISO45001, SA8000 시스템 인증을 연속적으로 통과했습니다. 동시에 10kV 및 35KV급 배전 변압기와 박스형 변전소는 국제전기기술위원회(Electrotechnical Commission) IEC 인증, 미국 UL 인증, 독일 TUV 인증, EU CE 인증, 네덜란드 KEMA 인증, GOST 인증을 획득했습니다. 당사의 제품 판매는 미국, 유럽, 캐나다, 멕시코 등 72개 국가 및 지역을 포함한 글로벌 시장을 포괄합니다.

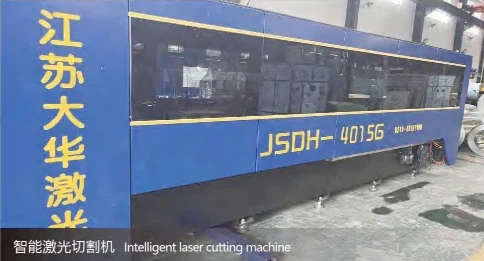

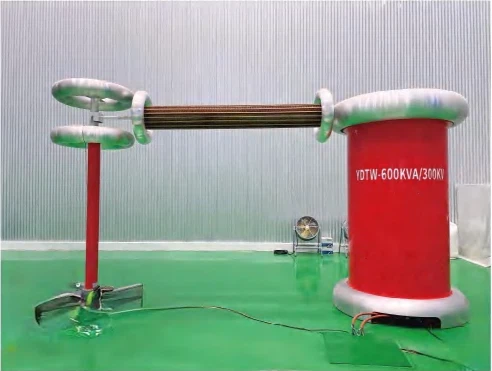

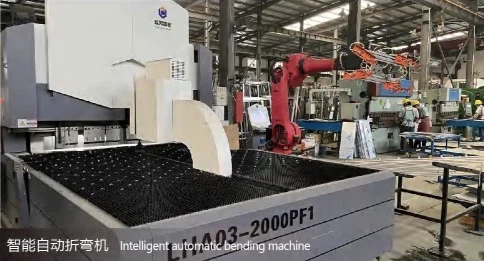

변압기 작업장 장비 디스플레이
GNEE의 변압기 유형
GNEE 변압기주문사양
|
당사의 제품을 선택할 때 더 나은 서비스를 제공하기 위해 다음 데이터를 제공하십시오. |
||
|
수요자 |
||
|
수요자: |
전화 방법: |
팩스: |
|
프로젝트 기술 리더: |
전화 방법: |
사서함: |
|
변압기 유형 선택 |
||
|
□건식변압기 {□SC(B) 에폭시 수지 □SC(B) 비-밀폐형} □아메리칸박스(ZGS) {□단말기 유형(-Z-) □링 네트워크 유형(-H-)} □유럽박스교환(YBM){□ 건식교환 □오일교환} |
□ 오일-침매형 변압기{□ 완전 밀봉(-M-) □오일-베어링 필로우} □비정질 합금 변압기{□건식 비정질 □ 오일 비정질} □ 특수변압기{정류기, 용광로, 광산 등} |
|
변압기 기본 데이터 선택
|
사용 국가: |
|
|
단계 번호: |
□삼-상(S기존) □ 단상 □기타() |
|
빈도: |
□50Hz(기존) □60Hz □ 기타() |
|
변압기 오일: |
□#25(기존) □#45(최저온도 -25도 이하) |
|
정격 용량: |
□( )kVA 사용조건 □옥외형 □실내형 |
|
고도: |
□1000m 미만(기존) □1000-2000m □3000m이상 |
|
정격전압(고전압) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □기타() |
|
정격전압(저압) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □其他 기타( ) |
|
연결된 그룹 |
□Dyn11(기존) □Yyn0 □YNd11 □li0(단-상) □기타() |
|
임피던스(%): |
□4% □4.5% □5.5% □6% □6.5% □7.5% □8% □기타( ) |
|
전압 조정 모드 |
□여자 없는 전압 조정(기존) □온-부하 전압 조정(Z) |
|
전압 조정 범위 |
□±2*2.5% □±5% □±3*2.5% □기타() |
변압기 액세서리 선택
|
□팬 □온도 제어{□ 공통 □485 컴퓨터 인터페이스 포함} □드라이 케이스{□ 일반 강판 □알루미늄 합금 » 스테인레스 스틸} □건식케이스 보호수준(□IP20(기존) □IP( )} □드라이 케이스 높이 요구 사항{□없음 □요구 사항[ ]} □ 건식 가변 쉘의 케이블 출력 모드 {□ 위-및-아웃 □ 위-및-아래 □아래-인/DOWN-아웃 □아래-인/UP-아웃 □아래-인/DOWN-아웃 □아래-인/사이드-아웃 [□왼쪽 □ 바로-아웃]} |
|
메모: 1. (건식 변경 요구 사항의 100kVA 변압기에는 팬과 같은 팬이 포함되지 않으며 충전해야 합니다. 2. (오일 교환<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
기타 특별요구사항(아래 추가요금 적용)
|
건식 변압기 |
□쉘 및 바닥판{□일반 □완전 밀봉} □여행 스위치 □자기 lo □제로 시퀀스 변압기 □저전압 캐비닛에 대한 구리 막대 □보호망 □조명 □100kVA 이하 팬 □충격흡수 장치 |
|
오일-침수 변압기 |
□비-온도가 낮은 지역용 No.45 오일 □부하 전압 조정기-지정 브랜드 □400kVA 이하 저전압 콘센트 OABC 상 배선 단자 포함 □630kVA 이하에서는 온도 조절이 필요합니다. □800kVA 이하 저전압 콘센트 0상에는 배선 단자 필요 □630kVA 이하는 가스릴레이 장착 필수 |
