UI 적층 코어 제품 설명

UI Lamination Core

UI 라미네이션 코어는 단상 변압기용 자기 코어로, U-자형과 I-자형 라미네이션이 서로 중첩되어 완전한 자기 경로를 형성하므로 EI 코어보다 더 슬림한 설계가 가능합니다. 이러한 적층형 코어는 일반적으로 실리콘강과 같은 얇은 절연 재료 층으로 만들어져 와전류 및 히스테리시스로 인한 에너지 손실을 줄입니다.

당사의 고품질 실리콘강 라미네이션은 전력 변압기, 안정기 저항기, UPS, 충전기, 제어 변압기 및 기타 전기 제품과 같은 많은 제품에 적용될 수 있습니다. 어떤 의견이라도 환영합니다.

크기	UI-16 (UI-48)
두께	0.23-0.35MM(CRGO) 0.35-0.5MM(CRNGO)
재료	M3, M4, M5, M6(CRGO) 35W250, 35W300, 35W400(0.35MM) 50W250, 50W310, 50W400, 50W470, 50W600, 50W800, 50W1300 (0.5MM)
빈도	50HZ-60HZ
코팅	T2 무기물(CRGO) T4 세미{1}}유기농(CRNGO)
공정 기술	고객의 요구 사항에 따라 어닐링 및 어닐링 없음
애플리케이션	제어 변압기, 자동 변압기, 절연 변압기, 전력 변압기; 안정기, 리액터, 인덕터, 인버터 전원, 전압 안정기, UPS.etc

UI 적층 핵심 특징 및 장점

더 슬림한 디자인:

UI 구성을 통해 EI 코어에 비해 더 얇고 컴팩트한 변압기를 구성할 수 있습니다.

손실 감소:

여러 개의 얇은 절연 시트로 구성된 코어 구조는 와전류를 차단하고 히스테리시스 손실을 줄여 효율성을 향상시킵니다.

효율적인 자기 경로:

이 설계는 자속의 짧고 직선적인 경로를 생성하여 코어의 자기 저항(자기 저항)을 최소화합니다.

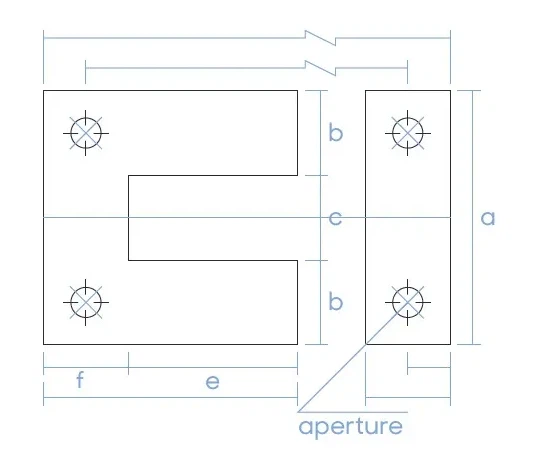

UI 적층 코어 사양

UI Lamination Core

유형	a	b	c	d	e	f	구멍 수	구멍 (Φ)
UI-16	48	16	16		48	16	4	4.5
UI-20	60	20	20		60	20	4	6
UI-25	75	25	25		75	25	4	8
UI-28	84	28	28		84	28	4	8
UI-35	105	35	35		105	35	4	10
UI-38	114	38	38		114	38	4	8
UI-40	120	40	40		120	40	4	10
UI-44	132	44	44		132	44	4	8
UI-50	150	50	50		150	50	4	8,11
UI-60	180	60	60		60	60	4	12
UI-70	210	70	70		210	70	4	13
UI-80	240	80	80		240	80	4	14
UI-98	98	30	38		47.5	30	4	8
UU-13	50	13	24		21	13
NS UI-55	170	55	60		180	55	4	12
