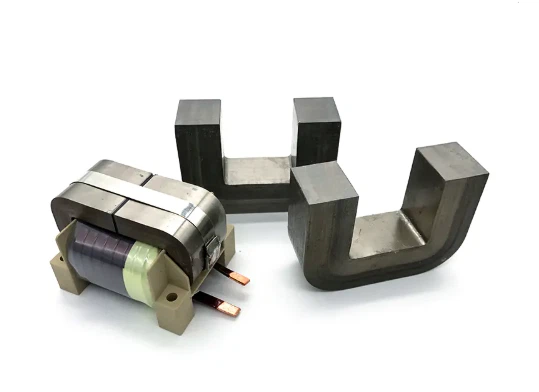

전력 효율성 전환: 자기 코어 재료에 대한 통찰

자기 코어 재료



자기 코어 재료의 기능



변압기, 인덕터 및 초크는 모두 핵심 재료를 필수 구성 요소로 사용합니다. 이들은 여러 가지 중요한 작업을 수행합니다.



1. 자기 경로: 코어는 코일 권선을 통해 흐르는 전류에 의해 생성되는 자속을 낮은-저항 경로로 제공합니다. 결과적으로 에너지가 효과적으로 전달됩니다.



2. 자기장 제어: 코어는 코어 재료 내의 자기장을 집중시키고 방향을 지정하여 코일 권선과 효율적인 방식으로 상호 작용하도록 안내합니다.



3. 인덕턴스 제어: 코어 재료의 종류와 특성은 코일의 인덕턴스에 영향을 미치며 이는 장치의 임피던스, 반응 시간 및 에너지 저장 능력에 영향을 미칩니다.



4. 와전류 손실 감소: 코어 물질 내부를 이동하는 유도 전류인 와전류는 열을 발생시켜 에너지 손실을 초래할 수 있습니다. 올바른 코어 재료를 선택하면 이러한 손실이 줄어듭니다.

표준 자기 코어 재료



전기 장치는 역사적으로 각각 장단점이 있는 다양한 기본 재료를 사용해 왔습니다.



1. 철과 강철: 기존의 철심과 강철심은 투자율이 높아 높은 자속밀도가 요구되는 용도에 적합합니다. 그러나 히스테리시스 및 와전류 효과로 인해 코어 손실이 발생할 수 있습니다.



2. 페라이트: 높은 전기 저항률과 낮은 와전류 손실로 인해 페라이트 세라믹 재료로 제조된 페라이트 코어는 고주파수 애플리케이션에 적합합니다.- 철과 강철에 비해 일반적으로 투자율이 낮습니다.





변압기 자기 코어 재료



변압기 코어 재료는 최근 몇 년 동안 등장하여 전력 효율성을 높이는 문제에 대한 새로운 접근 방식을 제시했습니다. 이러한 소재는 에너지 효율성을 극대화하고 비용을 절감하려는 다양한 부문에 새로운 기회를 제공했습니다. 다음은 큰 영향을 미치는 몇 가지 변압기 코어 재료입니다.



1.나노결정질 코어



오늘날 가장 혁신적인 자기 코어는 나노결정질입니다. 이러한 코어는 주로 실리콘과 철-기반인 나노미터 규모의 매우 작은 입자를 가진 나노결정질 합금으로 만들어집니다.



나노결정질 코어는 코어 손실을 줄였기 때문에 매우 효율적입니다. 이 제품은 에너지 손실을 줄이는 것이 중요한-고효율 변압기 및 인덕터와 같은 용도에 적합합니다.



2. 비정질 코어



무질서한 원자 구조를 가진 재료는 일반적으로 다음과 같은 비정질 자기 코어를 생성하는 데 사용됩니다.금속 유리 코어. 이 코어는 최소 코어 손실 및 보자력과 같은 뛰어난 연자기 특성을 가지고 있습니다.



전력 전자 장치는 다음 사항에 크게 의존합니다.비정질 코어특히 고주파 변압기와 인덕터에서-더 그렇습니다. 에너지 효율성이 중요한 응용 분야에서 특수한 자기 특성은 에너지 손실을 줄이고 전기 장치의 효율성을 향상시키는 데 도움이 됩니다. 이것은 그것들을 귀중한 도구로 만듭니다.



3.파우더 코어



분말 코어는 비자성 바인더와 자성 분말 입자로 만들어진 복합 재료입니다.- 이 설계를 통해 기존 페라이트 코어와 철 코어의 자기 특성이 조화롭게 균형을 이룹니다.



높은 투자율, 감소된 코어 손실 및 탁월한 열 안정성은 모두 파우더 코어의 특징입니다. 높은-자속 밀도를 견디고 낮은 손실을 유지하는 용량이 필수적인 전력 변환기와 같은 고주파 애플리케이션에서 이러한 품질은 매우 유용합니다.



4. 소프트 페라이트 코어



소프트 페라이트 코어에 대한 연구 개발이 계속되어 더 나은 특성을 갖춘 더 나은 소재가 개발되었습니다. 소프트 페라이트는 우수한 소음-억제 능력, 높은 투자율 및 낮은 코어 손실을 제공합니다.



인덕터, 잡음 필터 및 무선 주파수(RF) 변압기는 모두 무선 통신 시스템에서 이러한 코어를 실질적으로 사용합니다. 최신 전자 장비는 전자파 간섭(EMI)을 억제하여 신호 무결성을 유지하고 간섭을 제한하는 기능으로 인해 큰 이점을 얻습니다.



5.복합 코어



복합 자기 코어는 다양한 재료를 결합하여 각 구성 요소의 장점을 활용합니다. 예를 들어, 낮은 코어 손실, 높은 투자율 및 뛰어난 주파수 응답성을 결합하여 복합 코어에는 나노결정질 재료와 비정질 재료가 모두 포함될 수 있습니다.



복합 코어는 유연하고 전자기 간섭 필터, 전원 공급 장치, 재생 에너지 시스템 등 다양한 용도로 사용되어 많은 산업 분야에서 유연성을 입증합니다.





변압기 코어 재료 응용



핵심 소재의 발전으로 전기 장치 성능과 효율성의 새로운 시대가 열렸습니다. 이러한 자료는 다양한 상황과 산업에서 사용됩니다.



1. 전력 전자s: 나노결정질 및 비정질 코어의 낮은 코어 손실은-고효율 전력 변환기, 인버터 및 에너지 저장 시스템에 매우 유리합니다. 이러한 물질은 에너지 낭비를 최소화하고 전력 변환 효율을 높이는 데 중요한 역할을 합니다.



2. 재생에너지: 에너지 변환 및 그리드 통합을 향상시키기 위해 풍력 터빈과 태양광 인버터는 작고 효과적인 전력 전자 장치에 의존합니다. 저손실 자기 코어는 재생 에너지 시스템의 전반적인 효율성에 필수적입니다.



3. 전기자동차(EV): 효율성과 공간이 중요한 EV 산업에서는 손실이 적은 자기 코어가 효과적인 모터 구동 및 충전 시스템을 지원하여 배터리 수명과 EV 주행 거리를 연장합니다.



4. RF 및 통신 장치: 무선 통신 시스템에 사용되는 RF 트랜스포머, 인덕터, 필터에는 소프트 페라이트와 복합 코어가 필요합니다. 안정적인 통신을 위해 해당 코어는 신호 무결성 및 EMI 억제 기능을 제공합니다.



5. 산업 자동화: 작동 효율성과 신뢰성을 유지하기 위해{0}}산업 환경의 고주파 전원 공급 장치, 모터 드라이브 및 자동화 시스템은 향상된 자기 코어의 이점을 활용합니다.

자기 코어사양

코어 빌드		창 너비		코어 높이		코어 폭		코어 길이
에이(mm)	±	b(mm)	c(mm)	d(mm)	±	e(mm)	±	에프(mm)	±
9	0.5	10	32.8	15	0.5	28	1	50.8	1.25
10	0.5	11	33	20	0.5	31	1	53	2
11	0.5	13	30	20	0.5	35	1	52	2
11	0.5	13	40	20	0.5	35	1	62	2
11	0.5	13	40	25	0.5	35	1	62	2
11	0.8	13	50	25	0.5	35	1	72	2
11	0.8	13	50	30	0.5	35	1	72	2
13	0.8	15	56	25	0.5	41	1	82	2
13	0.8	15	56	30	0.5	41	1	82	2
13	0.8	15	56	35	0.5	41	1	82	2
16	0.8	20	70	25	0.5	52	1	102	3
16	1	20	70	30	0.5	52	1	102	3
16	1	20	70	40	0.5	52	1	102	3
16	1	20	70	45	1	52	1	102	3
19	1	25	83	35	1	63	1	121	3
19	1	25	83	40	1	63	1	121	3
19	1	25	83	50	1	63	1	121	3
19	1	25	90	60	1	63	1	128	3
22	1	35	85	50	1	79	1	129	4
22	1	35	85	65	1	79	1	129	4
25	1	40	85	55	1	90	1	135	4
25	1	40	85	70	1	90	1	135	4
25	1	40	85	85	1.5	90	1	135	4
30	1	40	85	85	1.5	100	1	155	4
33	1	40	105	85	1.5	106	1	171	5
참고: 특정 고객 요구 사항을 충족하기 위해 추가 크기를 맞춤 설정할 수 있습니다.
