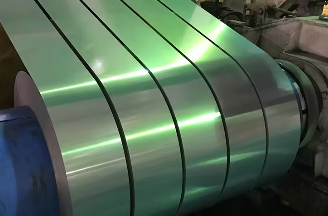

CRGO BAOSTEEL HI - B B23R085 방향 변압기 코어 23ZDKH85 전기 실리콘 스틸

CRGO 지향 변압기 코어 전기 실리콘 스틸 제품 설명

---



CRGO 전기 실리콘 스틸 키 특성 및 속성

곡물 - 방향 구조:

CRGO의 중요한 특징은 특정 입자 방향으로, 특정 방향으로 자기 플럭스를 수행하는 능력을 향상시킵니다.



낮은 코어 손실:

이 최적화 된 자기 특성은 교대 전류 (AC)에서 작동 할 때 변압기 코어 내에서 에너지 손실이 낮아집니다.



높은 투과성:

CRGO는 높은 자기 투과성을 보유하여보다 효율적인 자기 플럭스가 코어를 통과하여 Joule 손실을 감소시킬 수있게합니다.



실리콘 함량:

CRGO는 실리콘 함량이 약 3% ~ 4.5% 인 실리콘 철 합금입니다.



형태:

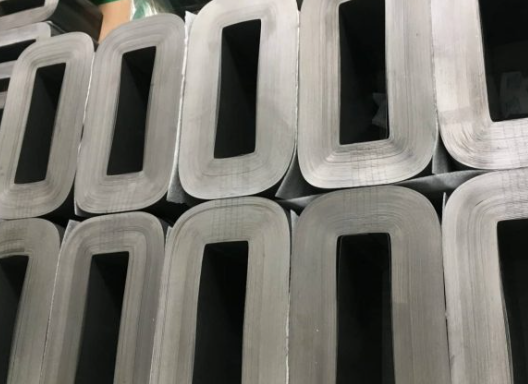

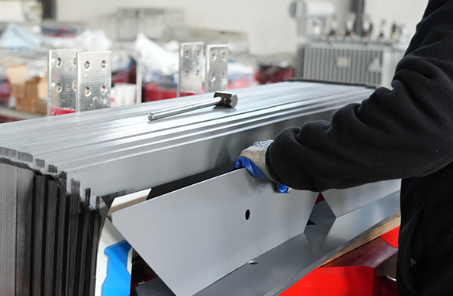

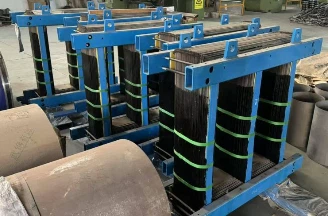

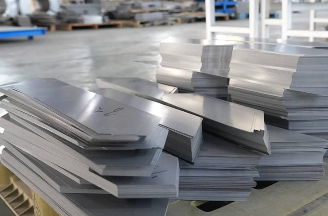

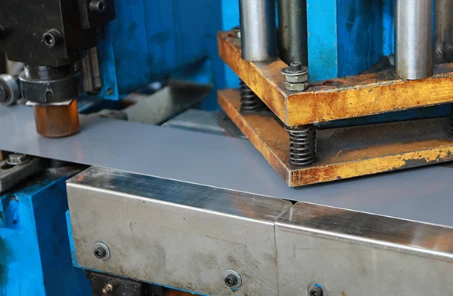

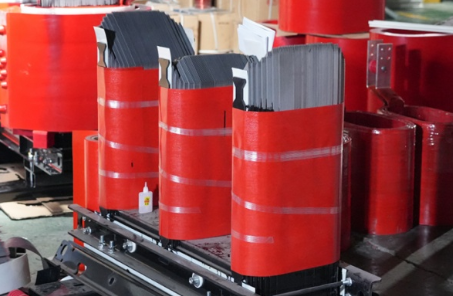

일반적으로 변압기 코어를 형성하기 위해 적층, 상처 또는 펀치 시트의 형태로 사용됩니다.

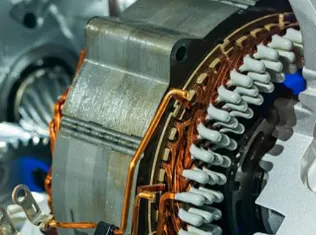

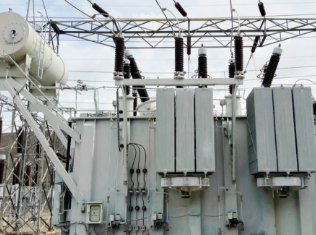

CRGO 전기 실리콘 스틸 응용

CRGO 실리콘 스틸 사양

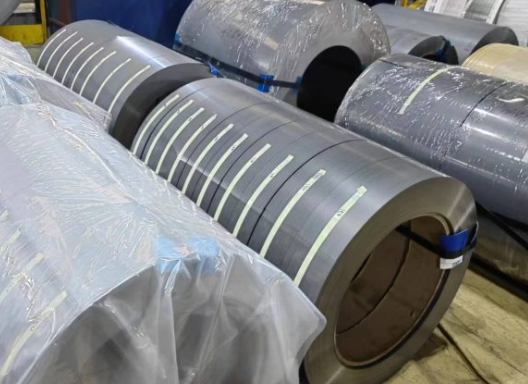

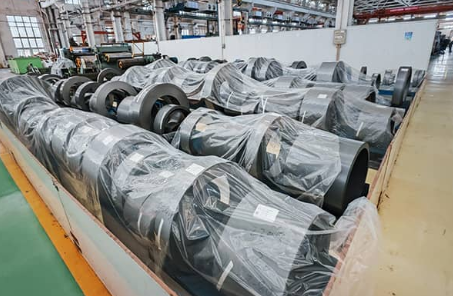

원료 : 유명한 Baosteel 및 Wisco 제조업체에서 공급 된 CRGO 실리콘 스틸.
표준 : GB, JIS, ASTM, AISI, DIN, GOS

우리는 공급 : B30P120, B30P105, B30R100, 27QG120, 27QG100, 23Q110, 23QG100, 23QG095, 23RK090, 23RK085, 23QG085, 23RK085, 23QG085, 23RK080, 23RK075, B23R070, 20 QG085, 23RK075 20RK080, 20RK075, B20R070, B20R065, M0H, M1H, M2, M3, M4, M5,23HP75D, 23HP80D, 23HP85D, 23HP90D, 23HP95D, 23HP100, 23HP100D, 27HP100, 27HP110, 27HP110, 27HP100D. 27cg120, 30cg120, 30cg130



유형	등급	너비	MAX CORE Loss@P1.7T/50Hz	라미네이션 계수 (%)	최소 유도@B800
일반적인 유형	23Q110	900-1200mm	1.10W/kg	97.2	1.82T
	23Q120		1.20W/kg	97.2	1.82T
	27Q120		1.20W/kg	97.5	1.82T
	30G120		1.20W/kg	98	1.82T
높은 유도 유형	B20P085	900-1200mm	0.85W/kg	97	1.86T
	B23P085		0.85W/kg	97.2	1.88T
	B23P090		0.90W/kg	97.2	1.88T
	B23P095		0.95W/kg	97.2	1.88T
	B23P100		1.00W/kg	97.2	1.88T
	B27P095		0.95W/kg	97.5	1.89T
	B27P100		1.00W/kg	97.5	1.89T
	B30P120		1.20W/kg	98	1.89T
도메인 정제 된 높은 유도 타입 (레이저)	B20R070	900-1200mm	0.70w/kg	97	1.86T

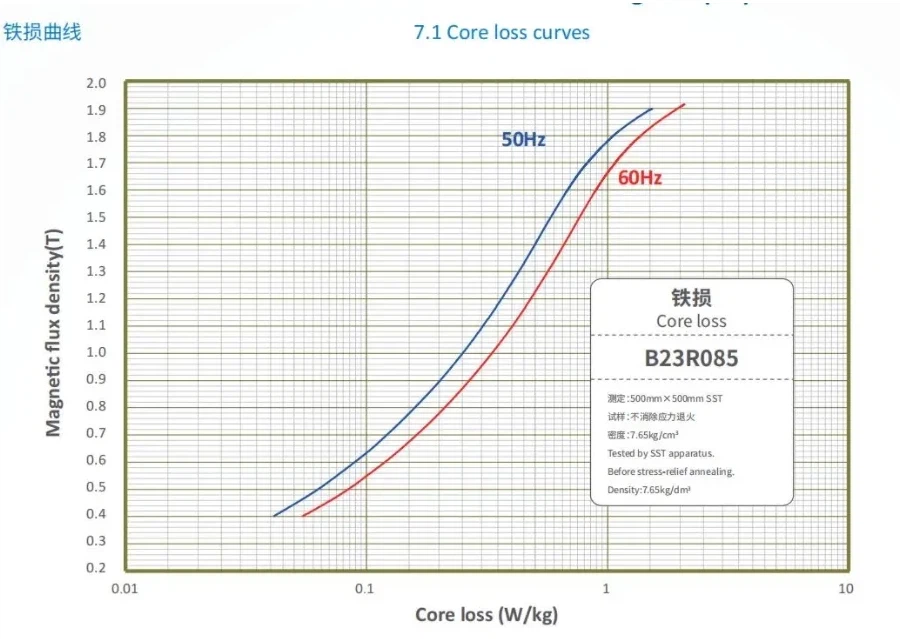

	B23R085		0.85W/kg	97.2	1.88T
	B27RK085		0.85W/kg	97.5	1.89T



유형	명사 같은 두께 mm	Rm 인장 힘 N/MM2		연장 %	HV5 경도	숫자 ~의 구부러진	라미네이션 요인 %
		L	C	L
전환	0.23	347	422	6	177	25	97.2
	0.27	352	427	8	180	25	97.5
	0.30	349	424	10	180	22	98.0
	0.35	364	435	9	180	22	98.5
높은 유도	0.18	375	445	8	177	25	96.5
	0.20	374	445	8	177	25	97.0
	0.23	347	422	6	177	25	97.2
	0.27	357	441	10	178	20	97.5
	0.30	347	431	8	179	15	98.0
도마민은 정제되었습니다 높은 유도	0.18	368	417	13	177	22	96.5
	0.20	367	433	13	177	22	97.0
	0.23	342	417	6	177	20	97.2
	0.27	352	426	8	176	17	97.5
	0.30	336	408	9	177	19	98.0
