주파수가 전기강 코일의 성능에 미치는 영향은 무엇입니까?

전기강판 코일의 성능에 주파수가 미치는 영향은 무엇입니까?

저는 전기강판 코일의 전담 공급업체로서 주파수와 이러한 필수 구성요소의 성능 사이의 복잡한 관계를 직접 목격했습니다. 전기강판 코일은 변압기, 모터부터 발전기에 이르기까지 수많은 전기 장치의 중추입니다. 이러한 애플리케이션의 효율성과 안정성을 최적화하려면 주파수가 성능에 어떤 영향을 미치는지 이해하는 것이 중요합니다.

코어 손실 및 빈도

전기 강철 코일에 대한 주파수의 가장 중요한 영향 중 하나는 코어 손실에 대한 영향입니다. 코어 손실은 히스테리시스 손실과 와전류 손실이라는 두 가지 주요 구성 요소로 구성됩니다.

자기장이 교대로 반복됨에 따라 전기강판 코어의 자화 및 감자가 반복되면서 히스테리시스 손실이 발생합니다. 이러한 손실은 교류(AC)의 주파수에 정비례합니다. 주파수가 증가함에 따라 자기장의 변화 속도도 증가하여 더 많은 에너지가 코어 내에서 열로 소산됩니다. 이는 전기 장치의 전체 효율을 감소시키고 작동 온도를 증가시킬 수 있습니다.

반면에 와전류 손실은 전기강판 코어 내부에 순환 전류(와전류)가 유도되어 발생합니다. 이러한 전류는 자기장에 수직인 폐쇄 루프로 흐르고 열을 발생시켜 에너지 손실을 초래합니다. 와전류 손실은 주파수의 제곱에 비례합니다. 따라서 주파수가 조금만 증가해도 와전류 손실이 크게 증가할 수 있습니다.

더 높은 주파수에서 코어 손실을 최소화하기 위해 전기 강철 코일은 종종 히스테리시스 및 와전류 손실이 낮은 재료로 만들어집니다. 예를 들어, CRGO(냉간 압연 방향성) 규소강은 우수한 자기 특성과 낮은 코어 손실로 인해 고주파 응용 분야에 널리 사용됩니다. 다음에 대해 자세히 알아볼 수 있습니다.냉간압연 방향성(CRGO) 실리콘강우리 웹사이트에서.

투과성 및 주파수

주파수에 영향을 받는 또 다른 중요한 요소는 전기강판의 투자율입니다. 투자율은 물질이 얼마나 쉽게 자화될 수 있는지를 나타내는 척도입니다. 일반적으로 전기강판의 투자율은 주파수가 증가함에 따라 감소합니다. 이는 더 높은 주파수에서 강철 내의 자구가 변화하는 자기장과 정렬되는 시간이 짧아서 전체 자화가 낮아지기 때문입니다.

투자율 감소는 전기 장치의 성능에 여러 가지 결과를 가져올 수 있습니다. 예를 들어, 변압기의 경우 투자율이 낮으면 자화 전류가 증가하여 결과적으로 구리 손실이 증가하고 효율이 감소할 수 있습니다. 모터에서는 투자율이 감소하면 토크가 감소하고 전력 소비가 증가할 수 있습니다.

주파수가 투자율에 미치는 영향을 완화하기 위해 제조업체에서는 고주파수에서 투자율이 높은 특수 등급의 전기강판을 사용하는 경우가 많습니다. 예를 들어, 우리의23QG090 냉간 압연 방향성 실리콘강높은 주파수에서도 높은 투자율을 유지하도록 설계되어 고성능 애플리케이션에 적합합니다.

채도 및 빈도

포화란 전기강판 내부의 자기장이 최대치에 도달해 더 이상 증가할 수 없을 때 발생하는 현상이다. 포화 상태에서는 강철 내의 자구가 완전히 정렬되며, 자기장이 더 이상 증가해도 자화가 비례적으로 증가하지 않습니다.

전기강판의 포화도는 주파수의 영향을 받습니다. 주파수가 증가하면 자기 도메인을 정렬하는 데 사용할 수 있는 시간이 감소하여 포화 수준이 낮아질 수 있습니다. 이는 더 높은 주파수에서 전기강판이 더 쉽게 포화에 도달하여 파형이 왜곡되고 성능이 저하될 수 있음을 의미합니다.

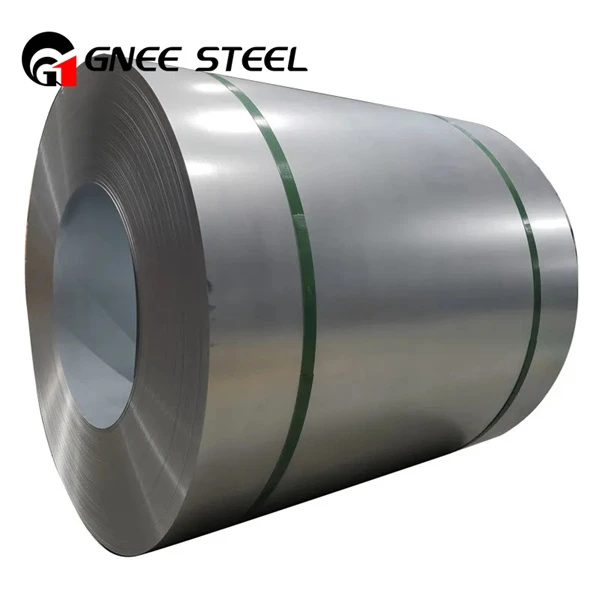

고주파수에서의 포화를 방지하려면 포화자속밀도가 높은 전기강판을 선택하는 것이 중요합니다. 우리의B27P100 실리콘강 베트남 수출높은 주파수에서도 높은 포화 자속 밀도가 필요한 응용 분야에 탁월한 선택입니다.

애플리케이션 성능에 미치는 영향

전기강판 코일의 성능에 대한 주파수의 영향은 이를 사용하는 전기 장치의 성능에 직접적인 영향을 미칩니다. 예를 들어, 전력 변압기에서는 더 높은 주파수에서 더 높은 코어 손실로 인해 효율성이 감소하고 운영 비용이 증가할 수 있습니다. 전기 모터에서 투자율과 포화도의 변화는 모터의 토크, 속도 및 전력 소비에 영향을 미칠 수 있습니다.

스위치 모드 전원 공급 장치 및 전자 안정기와 같은 고주파 응용 분야에서는 전기 강철 코일의 성능이 더욱 중요합니다. 이러한 응용 분야에는 손실을 최소화하면서 고주파수에서 효율적으로 작동할 수 있는 재료가 필요합니다. 제조업체는 전기강판 성능에 대한 주파수의 영향을 이해함으로써 올바른 재료를 선택하고 장치를 설계하여 성능과 신뢰성을 최적화할 수 있습니다.

결론

결론적으로 주파수는 전기강판 코일의 성능에 큰 영향을 미칩니다. 코어 손실, 투자율, 포화도 및 기타 주요 특성은 모두 교류 주파수의 영향을 받습니다. 전기강판 코일 공급업체로서 당사는 다양한 응용 분야의 특정 요구 사항을 충족할 수 있는 고품질 재료를 제공하는 것이 중요하다는 것을 이해하고 있습니다.

저주파 또는 고주파 응용 분야용 전기 강철 코일을 찾고 계시다면 당사에서는 선택할 수 있는 다양한 제품을 보유하고 있습니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 따라 올바른 재료를 선택하도록 돕고 설계 및 제조 과정 전반에 걸쳐 기술 지원을 제공할 수 있습니다.

당사의 전기강판 코일 제품에 대해 자세히 알아보고 싶거나 특정 요구 사항에 대해 논의하고 싶다면 언제든지 당사에 문의하세요. 우리는 고객에게 최고의 제품과 서비스를 제공하기 위해 최선을 다하고 있으며 귀하와 협력할 수 있는 기회를 기대하고 있습니다.

참고자료

• 채프먼, SJ (2012). 전기 기계 기초. 맥그로힐 교육.
• 스탠리, GH (2006). 전기강판: 기초 및 응용. ASM 인터내셔널.
• 지르카, VI, & 세메노프, VI(2010). 전기강판: 특성 및 응용. 뛰는 것.
